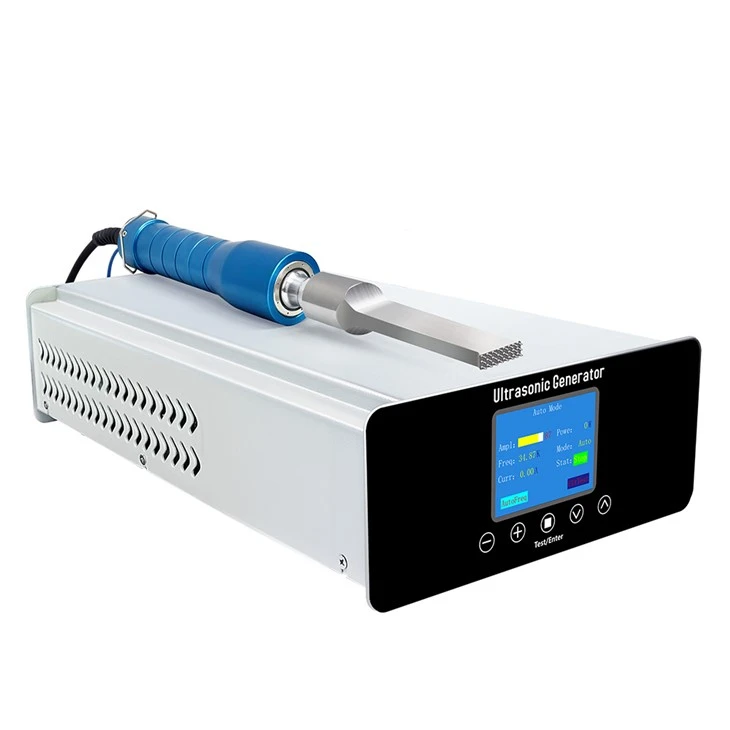

Rankinis ultragarsinis taškinis suvirintojas
Rankinis ultragarsinis suvirinimo aparatas W10/W10S taip pat vadinamas rankiniu ultragarsiniu taškinio suvirinimo aparatu. Jį sudaro ultragarsinis generatorius, apvalkalas (tiesioginio sukibimo tipo), ultragarsinis keitiklis ir ultragarsinio suvirinimo jungtis. Tai kilnojama ultragarso rankinio suvirinimo įranga, kurią galima lengvai naudoti priveržus formą. W10 varomas skaitmeninės grandinės ultragarso generatoriumi, kurį paprasta valdyti ir kuris gali automatiškai sekti optimalų rezonansinį dažnį, kad būtų užtikrinta, jog ultragarso generatorius, keitiklis ir suvirinimo jungtis būtų geriausios darbinės būklės. Jis turi keletą nenormalių apsaugos funkcijų, tokių kaip per didelės srovės signalas, apkrovos viršįtampa, per didelė temperatūra, apkrovos klaida, dažnio klaida, per didelis energijos suvartojimas, suvirinimo jungtis, keitiklis ir kt., užtikrinantys saugumą....
Ultragarsiniai taškinio suvirinimo aparatai dažniausiai naudojami pramoninėje gamyboje. Jis skleidžia tam tikrą ultragarso dažnį, kad padidintų dviejų komponentų, kuriuos reikia sujungti, paviršiaus temperatūrą. Jis greitai išsilydo ir nustoja skleisti ultragarsą, sumažindamas komponentų paviršiaus temperatūrą, o juos sujungus ne tik pagerina pramoninės gamybos efektyvumą, bet ir suteikia patogumo darbuotojams.
Rankinio ultragarsinio taškinio suvirinimo aparato veikimo charakteristikos:
1. Lengvas korpusas: mažas dydis, lengvas svoris, patogus nešiotis ir didelis lankstumas
2. Stabilus ultragarsinis generatorius gali automatiškai, greitai, tiksliai ir nuolat atlikti ultragarsinio vairavimo darbus
3. Efektyvus ultragarsinis keitiklis, turintis didelę galią ir gerą stabilumą
4. LCD ekranas, lengvai valdomas, saugus ir patikimas
| Modelis | Ultragarso dažnis | Ultragarso galia | Ultragarsinis generatorius | Ultragarsinis keitiklis | Ultragarsinis ragas | Pakuotės dydis | Pakuotės svoris |
| W10 | 28KHZ±1KHZ | 2900 SP-W | Mažesnė arba lygi 300 W | JYD-2528-4P8-ARF | ∅10 | 540X340X290 | 8,5 kg |
| W20 | 30KHZ±1KHZ | 2900 SP-W | Mažesnė arba lygi 1000 W | JYD{0}}P8-TMUK | ∅10 | 540X340X290 | 8,6 kg |
| 35KHZ±1KHZ | 2900 SP-W | Mažesnė arba lygi 1000 W | JYD-3035-4P8-TMUF | ∅10 | 540X340X290 | 8,6 kg | |
| 40KHZ±1KHZ | 2900 SP-W | Mažesnė arba lygi 1000 W | JYD-3040-4P8-TMUF | ∅10 | 540X340X290 | 8,6 kg | |
| W20S | 30KHZ±1KHZ | 2900 SP-W | Mažesnė arba lygi 1000 W | JYD{0}}P8-TMUK | ∅10 | 540X340X290 | 8,7 kg |
| 35KHZ±1KHZ | 2900 SP-W | Mažesnė arba lygi 1000 W | JYD-3035-4P8-TMUF | ∅10 | 540X340X290 | 8,7 kg | |
| 40KHZ±1KHZ | 2900 SP-W | Mažesnė arba lygi 1000 W | JYD-3040-4P8-TMUF | ∅10 | 540X340X290 | 8,7 kg | |
| W30 | 20KHZ±1KHZ | 2900 SP-W | Mažesnė arba lygi 1500 W | JYD-3820-4P8-AMUK | ∅20 | 540X340X290 | 8,8 kg |
| 28KHZ±1KHZ | 2900 SP | Mažesnė arba lygi 1500 W | JYD-3828-4P8-AQ | ∅20 | 540X340X290 | 8,8 kg |
DUK:
Q: Kaip sureguliuoti rankinio ultragarsinio taškinio suvirinimo aparato parametrus?
Ultragarsinio taškinio suvirinimo aparato parametrų reguliavimas daugiausia apima šiuos aspektus:
Vibracijos dažnis: paprastai nuo 20 kHz iki 40 kHz, nustatomas pagal poreikį.
Amplitudės dydis: reguliuokite pagal suvirinimo medžiagą ir medžiagos storį.
Suvirinimo laikas: Nustatykite pagal suvirinimo medžiagą ir medžiagos storį.
Slėgio lygis: Tinkamas slėgis gali padidinti suvirinimo efektą, tačiau per didelis kiekis gali sugadinti įrangą.
Aukščiau nurodytus parametrus galima nustatyti ir reguliuoti naudojant ultragarsinio taškinio suvirinimo aparato valdymo skydelį.
Q: Ar ultragarsinio plastiko suvirinimo aparato galia yra geresnė?
Tai netiesa. Mašinos nėra klasifikuojamos pagal galią. Didelės galios mašinos gali geriau suvirinti tikslesnius gaminius.
Q: Ar nešiojamasis ultragarsinis taškinis suvirinimo aparatas gali būti naudojamas įprastų automobilių buferių taisymui ir suvirinimui?
Siūkite plastiko gabalėlį, pvz., 3-5mm, ir ultragarsu suvirinkite plastiką ir buferį.
Q: Pastabos dėl ultragarsinio suvirinimo aparato derinimo:
1) Reguliuojant sureguliuotą induktyvumą, apkrovos matuoklio pokytis reiškia ne galią, o tik rezonanso laipsnį tarp generatoriaus ir jutiklio energijos įrenginio sistemos
Kuo mažesnė įtampa, tuo geresnis rezonansas. (Amplitudės moduliavimo jungiklį taip pat galima reguliuoti, bet tai neleidžiama, kai yra ultragarso išvestis, kad būtų išvengta aukštos įtampos elektros smūgio.)
2) Kai apkrovos lentelė tuščia, tai rodo rezonanso laipsnį; Kai pakrauta, reiškia išėjimo energiją.
3) Derindami, jei dega perkrovos indikatoriaus lemputė, nedelsdami atleiskite bandymo jungiklį. Po 3 sekundžių sureguliuokite derinimo induktyvumą ir atlikite ultragarsinį testą.
4) Teisingas derinimas yra labai svarbus. Jei normalios būsenos pasiekti nepavyksta, žr. gedimų aptikimo lentelę. Nenaudokite jo nenoriai, kad nesugadintumėte mašinos.
Norėdami gauti daugiau informacijos apie rankinį ultragarsinį taškinį suvirintuvą, nedvejodami susisiekite su mumis!
