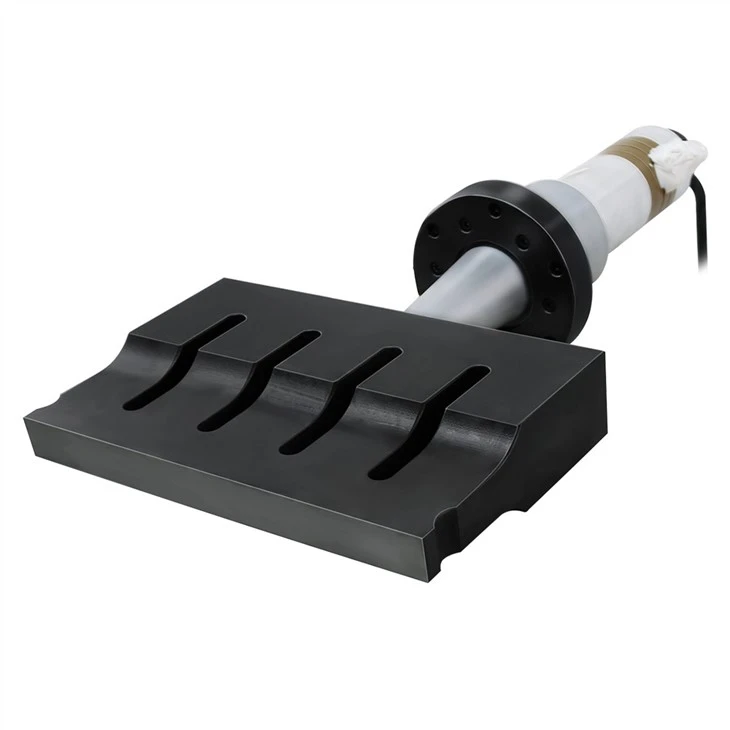

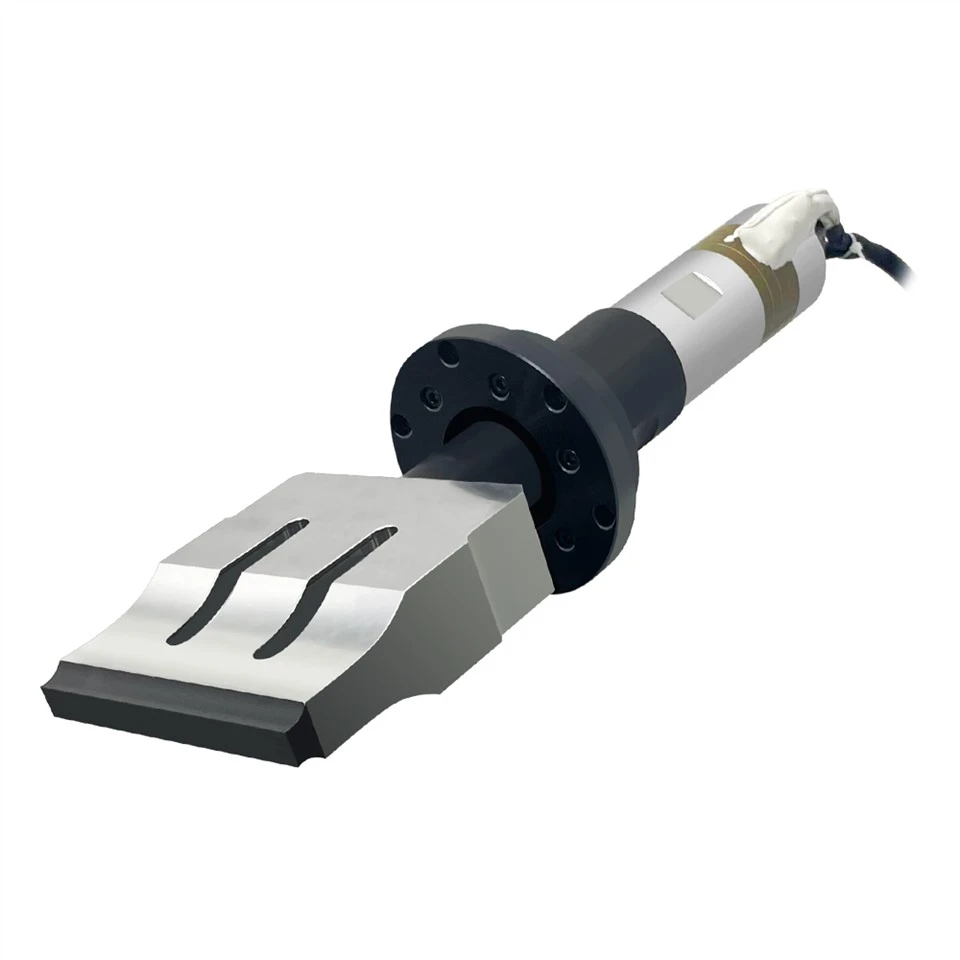

Ultragarsinis suvirintuvo ragas

Yra trys ultragarsinio suvirinimo galvutės medžiagos:

1>.Tai aliuminio lydinys, kuris dažniausiai naudojamas ir pigus;

2>.Kitas yra plieno lydinys, kuris yra kietas ir pigus;

3>.Titano lydinys, kuris yra brangus ir efektyvus.

Ultragarsinės įrankių galvutės yra pagamintos iš legiruotų medžiagų. Ultragarso panaudojimo galimybės ir suvirinimo medžiagos yra skirtingos, suvirinimo dydžiai skiriasi, taip pat skiriasi jų specifikacijos. Skirtingiems suvirinimo objektams reikalingos skirtingos įrankių galvutės, nesvarbu, ar tai artimojo lauko suvirinimas, ar perdavimo suvirinimas. Tik pusės bangos ilgio įrankio galvutė gali priversti suvirinimo galinį paviršių pasiekti maksimalią amplitudę. Yra dviejų tipų įrankių galvutės su amplitudės stiprinimu ir be jo.

DUK:

Q:Kokie yra ultragarsinio suvirintojo rago sonotrodo dažnio parametrai?

Ultragarsinio suvirinimo aparatas turi centrinį dažnį, pvz., 20KHz, 40 KHz ir tt Suvirinimo aparato darbinį dažnį daugiausia sudaro ultragarso keitiklio, ultragarso rago, ultragarso stiprintuvo mechaninis rezonansas. Generatoriaus dažnis reguliuojamas pagal mechaninio rezonanso dažnį, kad būtų pasiektas nuoseklumas, kad suvirinimo galvutė veiktų rezonansinėje būsenoje, o kiekviena dalis yra suprojektuota kaip pusės bangos ilgio rezonansinis korpusas. Tiek generatorius, tiek mechaninis rezonanso dažnis turi rezonansinį darbinį diapazoną, suvirinimo aparatas iš esmės gali normaliai dirbti šiame diapazone. Kai pagaminsime kiekvieną ultragarso suvirinimo galvutę, sureguliuosime rezonanso dažnį. Kad rezonanso dažnis ir projektinio dažnio paklaida būtų mažesnė nei 0,1 KHZ, pvz., 20 KHz suvirinimo galvutės, mūsų ultragarsinio suvirinimo galvutės dažnis bus valdomas 19.{7}}.10 KHz.

Q: O kaip suvirinimo galvutės struktūra?

Paprastai ultragarsinio plastiko suvirinimo aparato suvirinimo galvutė paprastai yra padalinta į dvi dalis, viršutinė forma yra prijungta prie keitiklio, o apatinė forma yra pritvirtinta prie ultragarsinio plastiko suvirinimo aparato pagrindo. Viršutinė forma naudojama ultragarso energijai perduoti, todėl dažnis turi atitikti ultragarso generatoriaus dažnį, nes kitaip bus pažeista suvirinimo galvutė. Pagrindinė apatinės formos funkcija yra pritvirtinti plastikinį ruošinį, kurį galime suprojektuoti ir pagaminti patys.
