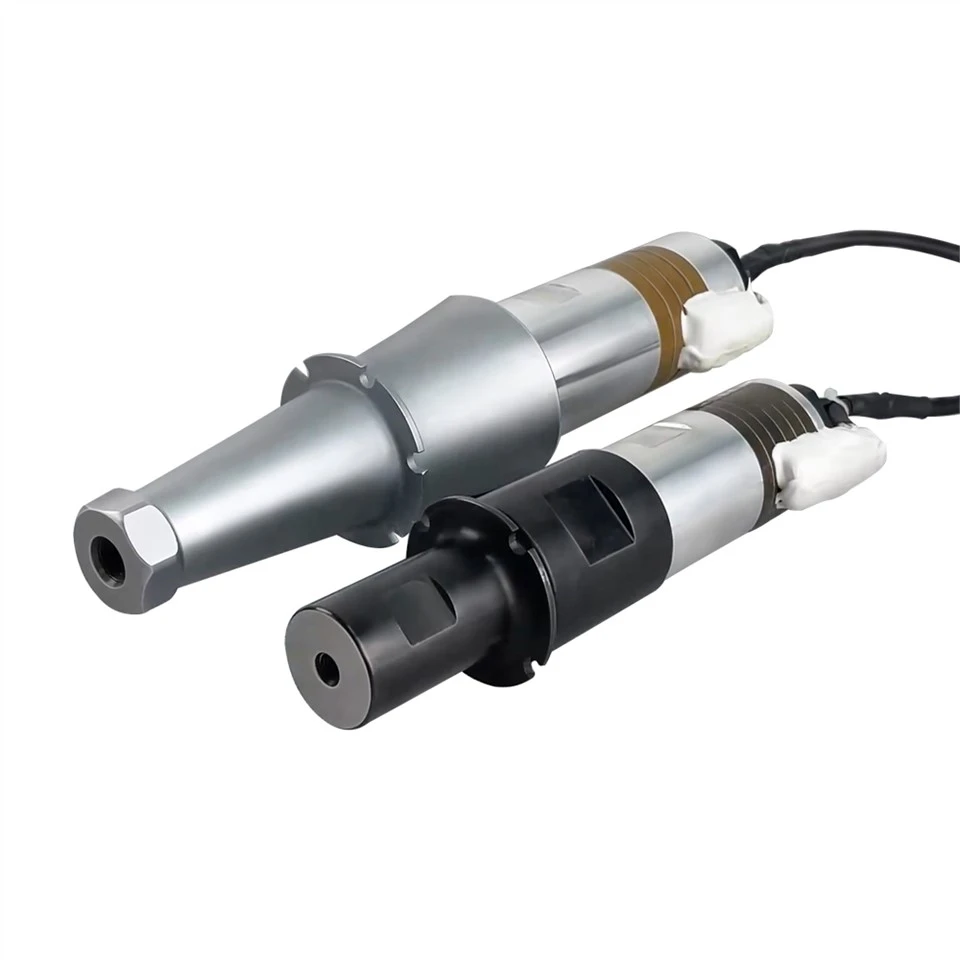

Ultragarsinis suvirinimo osciliatorius

Suvirinimui naudojamas ultragarsinis osciliatorius iš esmės panašus į valymo keitiklį, tačiau jis taip pat kompensuoja pjezoelektrinės keramikos plėtimosi įtempį, taikydamas išankstinį įtempimą, kad būtų pasiekta didelio masto aukšto dažnio vibracija. Kadangi suvirinimo keitikliui reikia didelės momentinės galios, jam keliami aukšti reikalavimai medžiagoms ir procesams, nes tai didelės galios akustinės superenergijos įrenginys. Paprastai jis derinamas su ragu ir darbo galvute, kad sudarytų didelės galios ir didelės amplitudės vibracijos sistemą, kuri užbaigia plastikų, metalų ir kitų medžiagų ultragarsinį suvirinimą.

Ultragarsinis suvirinimas yra ultragarsinė vibracija, kurią sukuria keitiklis, kuris sukuria aukšto dažnio trintį ir šilumos generavimą suvirinamo objekto paviršiuje, besiliečiančiame su tarpeliu esant slėgiui, kad būtų pasiektas karštojo lydalo suvirinimo tikslas. Ultragarso suvirinimo keitikliai yra aukšto galios keitikliai, veikiantys tarpais arba impulsais, o jų galia paprastai apskaičiuojama pagal momentinę didžiausią galią.

Ultragarsinis suvirinimo generatorius yra tam tikra pjezoelektrinė keramika, kuri rezonuoja su ultragarso dažniu. Jis paverčia elektrinius signalus į mechaninę vibraciją dėl pjezoelektrinio medžiagų poveikio. Viduje dažniausiai yra elektrinis saugojimo elementas ir mechaninė vibracijos sistema. Kai jutiklis naudojamas kaip siųstuvas, elektros virpesių signalas iš žadinimo maitinimo šaltinio sukels jutiklio CLP energijos kaupimo elemento pasikeitimą elektriniame arba magnetiniame lauke. Šio pakeitimo įtaka yra ta, kad kai kurie žmonės sukuria varomąją jėgą mechaninės vibracijos sistemos jutiklyje, kad jis pereitų į vibracijos būseną, kad būtų skatinamas kontaktas su dažnio keitiklio ir vibracijos mažinimo sistemos mechaninės vibracijos terpe. , ir priversti garso bangą skleisti terpėje. Garso bangų priėmimo procesas yra priešingas keitiklio vibracijos slopinimo procesas. Todėl keitiklio vibracija ir mechaninė vibracijos sistema priverčia keitiklio energijos kaupimo elementą atitinkamai keisti elektriniame arba magnetiniame lauke, naudojant tam tikrus fizinius efektus, dėl kurių jutiklio elektrinė išvestis sukuria įtampą ir srovę, atitinkančią akustinio signalo įtampa ir srovė.

Specifikacija:

DUK:

Ką apie pagrindinę suvirinimo ultragarsinio osciliatoriaus savybę?

Ultragarsinis keitiklis yra aukšto dažnio mechaninės vibracijos šaltinis ir ultragarsinio suvirinimo aparato funkcija. Jis paverčia ultragarso generatoriaus elektros energiją arba magnetinę energiją į tokio paties dažnio mechaninę vibraciją. Šiuo metu ultragarso suvirinimo mašinose naudojami dviejų tipų keitikliai: vienas yra magnetostrikcinis keitiklis, kitas - pjezoelektrinis keraminis keitiklis.

Dėl mažo magnetostrikcinių keitiklių efektyvumo ir mažų sąnaudų bei poreikio pridėti nuolatinės srovės poliarizuotą magnetinį lauką ultragarso suvirinimo aparatai buvo naudojami retai.

Pagrindinis pjezoelektrinio keraminio keitiklio principas yra pagrįstas pjezoelektriniu kristalinės medžiagos poveikiu. Ši medžiaga yra pjezoelektrinė kristalinė medžiaga. Ultragarsinis suvirinimo aparatas daugiausia naudojamas pjezoelektrinės keramikos gamybai. Kai medžiaga deformuojasi brandžiame lauke, pjezoelektrinio kristalo paviršius generuos krūvius, o kristalo viduje bus sukurtas elektrinis laukas. Priešingai, kai kristalą veikia elektrinis laukas, metalas deformuojasi. Ši situacija vadinama pjezoelektriniu efektu, o pirmoji – teigiamu poveikiu arba neigiamu poveikiu.

Atsargumo priemonės montuojant mūsų įmonės keitiklį:

1. Pasirinkite tinkamas medžiagas ir sureguliuokite kietumo procesą, kad apdirbtumėte ir pagamintumėte ragus ir darbines galvutes.

2. Montuodami ragą ar darbinę galvutę, būtinai atkreipkite dėmesį į dažnių suderinimą, o jungtį patepkite garsą nukreipiančiais klijais.

3. Montavimo metu jungiamą paviršių nuvalykite tirpikliais, pvz., acetonu. .

4. Nustatykite klijavimo proceso impedanso valdymo procesą, kad sumažintumėte vibratoriaus sukibimo varžą ir pagerintumėte vibratoriaus elektroakustinio konversijos efektyvumą.

5. Sumontavus vibratoriaus elektrodą, atkreipkite dėmesį į izoliacijos priemonių tobulinimą.
