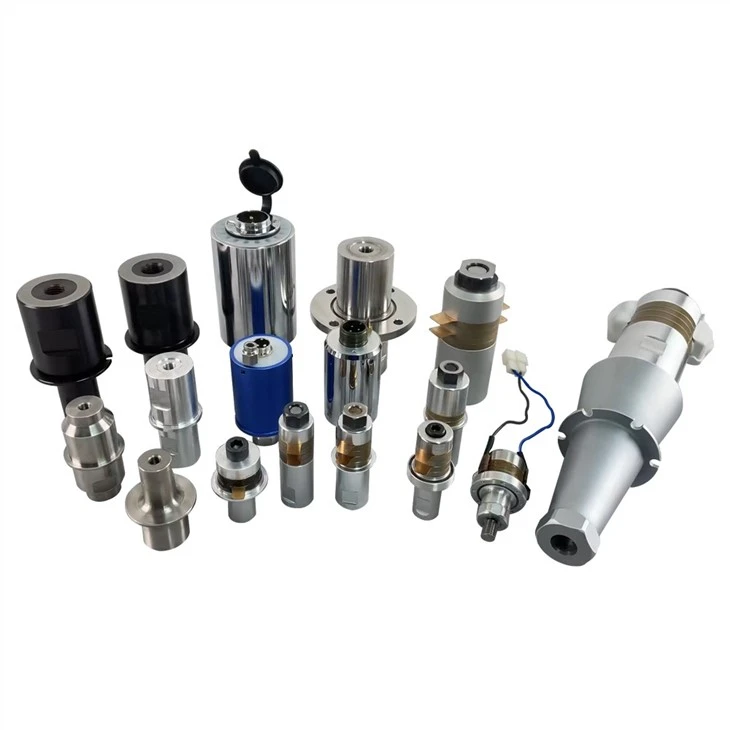

Ultragarsinis pjovimo keitiklis

Ultragarsinis pjovimo keitiklis daugiausia naudojamas ultragarso pjovimo įrangoje, ultragarsinio purškimo purškimo įrangoje, ultragarso metalo lydalo apdorojimo įrangoje, ultragarso suvirinimo įrangoje, ultragarso skysčių apdorojimo ultragarso cheminės įrangos ir ultragarsinio metalo nuovargio bandymo įrangoje. Didelės galios ultragarso keitiklio dažnių diapazonas paprastai yra nuo 15KHz ~ 40KHz.
Dėl skirtingų apdorojimo metodų ir reikalavimų ultragarsinio keitiklio darbo režimą galima grubiai suskirstyti į nepertraukiamą darbą (nėrinių mašina, CD rankovių mašina, užtrauktuko mašina, metalo suvirinimas ir kt.) ir impulsinį darbą (pvz., Plastikinio suvirinimo aparatas), Skirtingo darbo režimo keitiklio reikalavimai yra skirtingi. Apskritai nuolatinis darbas beveik neturi pauzės laiko, tačiau darbinė srovė nėra labai didelė, impulsinis darbas yra pertraukiamas, yra pauzė, bet momentinė srovė yra labai didelė. Vidutiniškai abi valstybės yra labai galingos.

Ultragarsinio pjovimo keitiklio specifikacija

DUK:

Ultragarsinio maitinimo šaltinio, ultragarsinio pjovimo keitiklio ir ultragarsinio štampo suderinimo problema

Ultragarso keitiklio ir ultragarso energijos generatoriaus dažnio, galios, varžos, talpinės reaktyvumo suderinimas, kad ultragarso keitiklio ir ultragarso generatoriaus varomoji galia, ultragarso formos geras bendradarbiavimas, kad būtų suformuota visa ultragarsinė įranga, gali būti vadinami suderinimu. Kadangi mašinos našumo atitikimas yra lemiamas, nesvarbu, kaip pabrėžti atitikimo svarbą, per daug. Svarbiausias derinimo veiksnys yra ultragarsinio keitiklio talpa, o po to - keitiklio dažnis.

Reikia pabrėžti, kad pats ultragarsinis keitiklis nėra energijos generatorius, tai tik energijos keitiklis. Paversti elektros energiją į garso energiją (mechaninę energiją), įvesties (varymo galios), išvesties (stiprintuvo, ultragarso formos) gerai suderinta prielaida, ji gali konvertuoti (išvesti) didelį energijos kiekį. Įvesties suderinimas reiškia keitiklio ir ultragarso maitinimo šaltinio suderinimą. Jei išvesties suderinimas yra geras, o įvesties suderinimas nėra geras, keitiklis yra silpnas, o suvirinimas nėra stiprus. Jei išvestis nėra tinkamai suderinta ir įvestis yra gerai suderinta, keitiklis bus perkrautas, dėl to plokštelė įtrūks, sutraiškys, nutrūks varžtas, įtrūks aliuminis arba sudegs dėžutės maitinimo vamzdis. Pavyzdžiui, jei automobilis stipriai spaudžiamas akceleratoriaus pedalu esant neutralioje padėtyje, variklis bus lengvai sugadintas.

Ultragarsinio keitiklio ir pavaros galios suderinimas daugiausia turi 4 aspektus, būtent varžos suderinimą, dažnio suderinimą, galios suderinimą ir talpinės reaktyvumo suderinimą. Taip pat svarbu suderinti dažnį. Pirmiausia taip yra dėl to, kad ultragarsinis keitiklis gali veikti tik rezonansinio dažnio taške, todėl pavaros maitinimo šaltinis, garso signalas, suvirinimo štampa (įrankio galvutė) turėtų veikti šiuo dažniu. Apskritai tikimės, kad šis skirtumas bus ne didesnis kaip plius 0.1 khz, ir būtų geriau, jei jis būtų mažesnis. Primygtinai rekomenduojame, kad atraminio suvirinimo štampo (suvirinimo galvutės) dažnis būtų mažesnis už maždaug 0,1 khz (mažo signalo dažnio) vibracijos dažnį. Kitaip tariant, jei pradinio vibratoriaus mažu signalu išmatuotas dažnis yra 14,85 khz, tai optimalus dažnis, išmatuotas prijungus formą, yra 14,75 khz. Tuo pačiu metu reikia atsižvelgti į tai, kad ultragarso keitiklį prijungus prie strypo ir matricos galvutės, sistemos rezonansinio dažnio viršūnė tampa labai aštri, tai yra, dažnių juostos plotis yra labai siauras, mechaninis kokybės faktorius. yra labai didelis, o dažnio poslinkis labai padidins varžą. Vairavimo maitinimo šaltinio našumas yra maitinimo šaltinis (amplitudės galia) arba apsauga nuo perkrovos. Jei šiuo metu apkrova nereguliuojama, tai gali sukelti plokštelės išnirimą, plokštelės įtrūkimą arba centrinio varžto lūžį. Į galios suderinimą ir varžos suderinimą daugiausia atsižvelgiama, kad ultragarsinio suvirinimo sistema yra prošvaisinio tipo darbas, apkrova labai kinta, suvirinant turi būti pakankamai galios, be apkrovos, kad būtų galima valdyti mažiausia amplitude. Priešingu atveju, kaip minėta anksčiau, keitiklis bus sugadintas, jei įvestis yra didelė, kai iškraunama. Visos apkrovos galia negali padidėti, suvirinimas nėra stiprus arba nenaudingas.

Norėdami gauti daugiau informacijos apie ultragarsinį pjovimo keitiklį, nedvejodami susisiekite su mumis!
