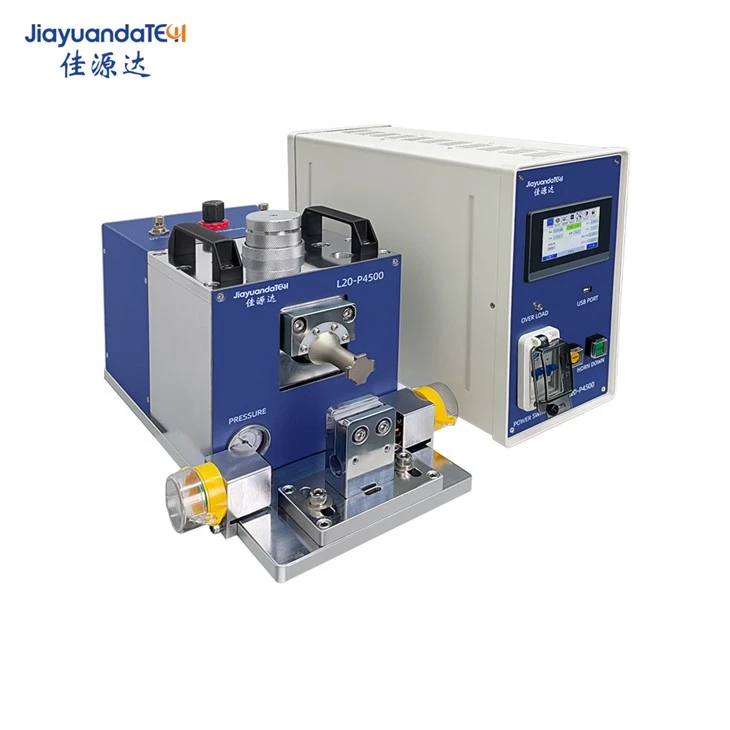

Ultragarsinis lijo jonų akumuliatoriaus suvirintuvas
Ultragarsinis metalo suvirinimo aparatas （ultragarsinis Li-jonų akumuliatoriaus suvirintuvas） buvo rastas atsitiktinai 1930-aisiais. Tuo metu, per dabartinį suvirinimo elektrodą ir ultragarsinės vibracijos testą, buvo nustatyta, kad suvirinimą galima atlikti be srovės, todėl buvo sukurta ultragarso metalo šalto suvirinimo technologija.
Šeštajame dešimtmetyje buvo rastas ultragarsinis lijų akumuliatorių suvirintojas. Tuo metu, per dabartinį suvirinimo elektrodą ir ultragarsinės vibracijos testą, buvo nustatyta, kad suvirinimą galima atlikti be srovės, todėl buvo sukurta ultragarso metalo šalto suvirinimo technologija. Ultragarsinis suvirinimas yra kietojo kūno suvirinimo metodas. Suvirinimo ryšį tarp suvirinimo būdų realizuoja aukšto dažnio elastinė akustinės sistemos vibracija ir statinio slėgio tarp ruošinių.
Parametrai:
| Produkto modelis | L40-P800 | L20-P2000 | L20-P4500 |
| Maitinimo šaltinis | Vienos fazės AC220 V/AC110 V perjungimo 50Hz | Vienos fazės AC220 V/AC110 V perjungimo 50Hz | Vienos fazės AC220 V/AC110 V perjungimo 50Hz |
| Oro tiekimas | Suspaustas oras 0. 5-0. 8MPA | Suspaustas oras 0. 5-0. 8MPA | Suspaustas oras 0. 5-0. 8MPA |
| Ultragarsinė didžiausia galia (W) | 500 | 1200 | 2600 |
| Maksimali mašinos galia (W) | 600 | 1500 | 2800 |
| Ultragarsinis dažnis (KHz) | 40 | 20 | 20 |
| Maksimalus ultragarso laikas (-ai) | 0.4s | 0.4s | 0.4s |
| Reguliuojamas ultragarso laiko tikslumas (-ai) | 0.01s | 0.01s | 0.01s |
| Ultragarsinis pelėsio jungties sriegio dydis | M8*1.25 | 1/2*20unf | 1/2*20unf |
| Duomenų išvestis | Gali eksportuoti kiekvieną suvirinimo duomenis iš išorinio USB disko | Gali eksportuoti kiekvieną suvirinimo duomenis iš išorinio USB disko | Gali eksportuoti kiekvieną suvirinimo duomenis iš išorinio USB disko |
| Viršutinis pelėsio dydis (mm) | 4×4 | 4×4 8×4 | 12×4 8×4 |
| Apatinio pelėsio dydis | 20 × 20 greitas išardymas ir keičiamas | 20 × 20 greitas išardymas ir keičiamas | 20 × 20 greitas išardymas ir keičiamas |
| Maksimalus suvirinimo sluoksnių skaičius | 20 vario folijos sluoksnių (neigiamas elektrodas) 20 aliuminio folijos sluoksnių (teigiamas elektrodas) | 30 Vario folijos sluoksnių (neigiamas elektrodas) 30 Aliuminio folijos sluoksnių (teigiamas elektrodas) | 60 vario folijos sluoksnių (neigiamas elektrodas) 60 aliuminio folijos sluoksniai (teigiamas elektrodas) |
DUK:
O kaip pakeisti ultragarsinių lijų jonų akumuliatorių suvirinimo suvirinimo įrankio galvutę?
(1) Pirmiausia atidarykite ultragarsinės įrangos darbinį oro slėgio šaltinį, kad užtikrintumėte įprastą įrangos barometro rodyklę;
(2) Norėdami pašalinti originalų suvirinimo formą iš įrangos, naudokite specialų veržliaraktį ir sumontuokite ultragarsinį formą, kad produktas būtų suvirinamas (atlaisvinkite jį pagal laikrodžio rodyklę, nepamirškite jį priveržti). Čia pirmiausia atkreipkite dėmesį, kad sugriežtintumėte pelėsio varžtus;
(3) Įjunkite ultragarsinės įrangos maitinimo šaltinį, įjunkite mygtuką Pradėti ir palaukite penkias sekundes, išjunkite maitinimo šaltinį, tada paspauskite valdiklio garso bangos aptikimo mygtuką, kad išgirstumėte mašiną išsiųsti ultragarsinį (garsas turėtų būti aiškus, be užkimšimo ir perteklinio triukšmo). Jei garsas audringas ar rėkia, patikrinkite, ar pelėsis yra sulaužytas, ar laisvas, ir imkitės atsakomųjų priemonių;
(4) Atlaisvinkite dvi pritvirtinimo rankenas už įkrovos lentynos ir pasukite mašinos galvutę iki tam tikro aukščio. (nustatyta pagal produkto aukštį);
(5) Išjunkite oro tiekimą. (Sureguliuokite oro slėgio valdiklį į „Zero“;
(6) padėkite gaminius, kuriuos reikia suvirinti ant apatinės formos ir užtikrinkite, kad pelėsiai būtų uždaromi;
(7) Nulaukite visą pelėsio vibracijos cilindrą, kad viršutinė forma būtų arti apatinės formos, suplakite galvos pakėlėją, kad ant produkto būtų nuspaustas viršutinė forma, ir laikykite produktą suderinti su viršutine ir apatine formomis;
(8) Padidinkite oro slėgį iki 0. 1MPA, pasukite selektoriaus jungiklį į rankinį, paspauskite du žalios spalvos pradžios mygtukus, kad sumažintumėte pelėsį ir paspaustumėte produktą;
(9) Pakelkite keltuvą, kad tarp ribinio varžto ir vibracijos cilindro būtų 1 mm atstumas (pridėkite arba atimkite pagal suvirintus produktus);
(10) Priveržkite tvirtinimo lentynos rankeną, pritvirtinkite apatinę formą ir paspauskite raudoną avarinio sustojimo mygtuką, kad pakeltumėte mašinos galvutę;
(11) Pasirinkite jungiklį, kad automatiškai sureguliuotumėte suvirinimo parametrus ir produkto laiką ir pasiruoškite gamybai.
Jei gamybos metu produktas yra nesubalansuotas arba kompensuotas, būtina valdyti reguliavimo lygį, sureguliuojant horizontalią veržlę {darant prielaidą, kad dešinė suvirinto produkto pusė yra perpildyta (per sunki), o kairioji pusė yra per lengva, galima atlikti šiuos reguliavimus. Ir taip toliau panašiais atvejais.
Norėdami gauti daugiau informacijos apie ultragarsinį lijų jonų akumuliatorių suvirintoją, nedvejodami susisiekite su mumis!
