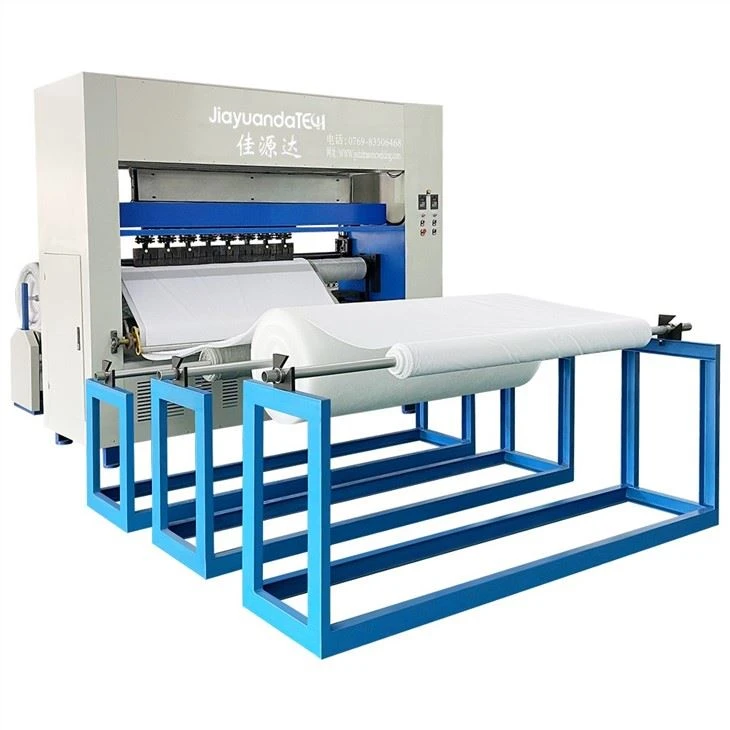

Ultragarsinis belaidis įspaudimo aparatas
Ultragarsinis belaidis reljefinis aparatas XF20-L2000-T13 yra speciali daugiasluoksnė belaidžio proceso audinio laminuota ultragarsinė kompozicinė įranga, sudaryta iš 7-colių HMI žmogaus ir kompiuterio sąveikos, jutiklinio valdymo, pneumatinės sistemos ir automatinė dažnio sekimo ultragarsinė sistema. Jis gali būti apibrėžtas pagal skirtingus klientų pločius ir modelius; Kiekviena ultragarso slėgio grupė yra valdoma zonomis ir reguliuojama atskirai. Naudingojo modelio pranašumai yra didelis suvirinimo tikslumas, suvirinimo paviršiaus linijų valymas, stiprus trimatis pojūtis, stiprus sukibimas ir patogus rašto pakeitimas
Įvadas
Ultragarsinė neaustinių medžiagų laminavimo ir klijavimo mašina XF20-L2000-T13 yra speciali daugiasluoksnė belaidžio audinio laminavimo ultragarsinė kompozicinė įranga, sudaryta iš 7-colių HMI žmogaus ir kompiuterio sąveikos, jutiklinio valdymo, pneumatinė sistema ir automatinė dažnio sekimo ultragarsinė sistema. Jis gali būti pritaikytas pagal skirtingus klientų pločius ir modelius, o kiekviena ultragarso slėgio grupė yra valdoma zonomis ir reguliuojama atskirai. Šio gaminio pranašumai yra didelis suvirinimo tikslumas, švarus suvirinimo paviršius, stiprus trimatis pojūtis, stiprus sukibimas ir patogus pelėsių keitimas.
Techniniai parametrai:
| Modelio numeris | Darbo dažnis (maks.) | Darbinė galia | Įtampa | Suvirinimo greitis (maks.) | Suvirinimo plotis (maks.) | Valdymo sistema | HMI jutiklinis ekranas | Mašinos korpuso dydis (L/P/H:mm) | Viso darbinio dydžio (L/P/H:mm) |
| XF20-L2000-T13 | 20KHz | 39 kW | 220V 50/60Hz | 30m/min | 2000 mm | PLC | 7 colių | 2900*900*2400 | 5000*900*2400 |
Ultragarsinio belaidžio įspaudimo mašinos sudėtis ir įrangos funkcija
Ultragarso įspaudimo mašiną paprastai sudaro 7 dalys: rėmas (su darbastaliu), gėlių rato eigos dalis, presavimo rato perdavimo dalis, plieninės formos besisukanti dalis, ultragarsinis generatorius, ultragarsinis keitiklis ir elektrinė valdymo dalis.
Įrenginio funkcija:
(1) Naudojant ultragarso vibraciją ir specialų būgną, sudarius slėgį, galima pasiekti aukščiau nurodytas funkcijas.
(2) Apdorojimo metu nėra dūmų ir kibirkščių, nepažeistas audinio kraštas ir nėra įbrėžimų.
(3) Gėlių ratą lengva pakeisti, o įvairių formų gėlių ratą galima pakeisti pagal klientų poreikius.
(4) Gaminant nereikia pašildyti, galimas nuolatinis veikimas.
(5) Galima pridėti spalvoto popieriaus ir aukso folijos popieriaus, o spalvoto spausdinimo ir bronzavimo funkcijas galima pasiekti esant slėgiui.
(6) Keli įrenginiai gali būti sujungti į specialią mašiną, kad vienu metu būtų galima pagaminti didelio pločio gaminius, tokius kaip antklodžių užvalkalai, skėčiai ir kt.
(7) Gėlių ratas yra pagamintas iš specialios legiruotojo plieno medžiagos ir pasižymi atsparumu dilimui bei ilgaamžiškumu po specialaus terminio apdorojimo proceso.
(8) Mechaninis veikimas yra paprastas, lengva priežiūra, o 20KHZ žemo triukšmo ultragarso banga naudojama siekiant išvengti triukšmo trukdžių.
